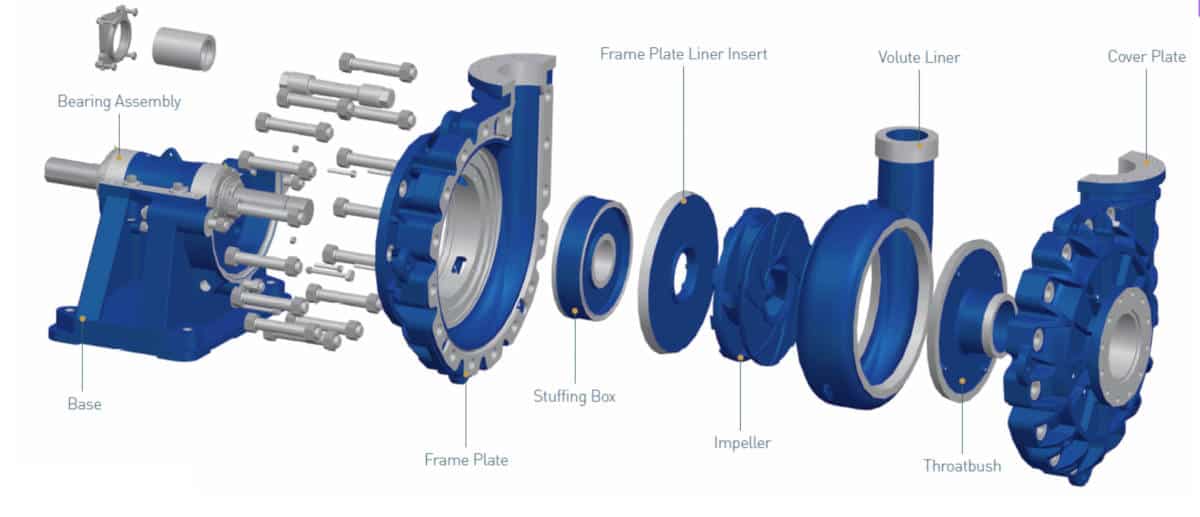

اجزای اصلی پمپ اسلاری کدامند؟

1. بدنه پمپ (Casing)

بدنه پمپ اسلاری یکی از مهمترین اجزای آن است که به عنوان محفظه اصلی عمل می کند و تمام اجزای دیگر پمپ را در خود جای می دهد.

1.1 انواع بدنه پمپ اسلاری

• بدنه یک تکه: معمولا برای پمپ های کوچک و متوسط استفاده می شود
• بدنه چند تکه: برای پمپ های بزرگتر و با قابلیت تعمیر و نگهداری بهتر
• بدنه با پوشش لاستیکی: برای مقاومت در برابر سایش ذرات جامد در دوغاب

1.2 جنس بدنه

• چدن (رایج ترین ماده)
• فولاد ضد زنگ (برای محیط های خورنده)
• بدنه های با پوشش لاستیکی یا پلی اورتان (برای مقاومت در برابر سایش)

1.3 طراحی هیدرولیکی

بدنه پمپ اسلاری به گونه ای طراحی می شود که بتواند جریان دوغاب را با حداقل افت فشار و حداکثر راندمان هدایت کند. طراحی مارپیچی (volute) رایج ترین نوع طراحی است.

2. پروانه (Impeller)

پروانه قلب تپنده پمپ اسلاری است که انرژی مکانیکی را به انرژی هیدرولیکی تبدیل می کند.

2.1 انواع پروانه

• پروانه باز: برای دوغاب های با ذرات درشت و الیافی
• پروانه نیمه باز: تعادل بین کارایی و مقاومت در برابر گرفتگی
• پروانه بسته: برای کارایی بالا در دوغاب های نسبتا تمیز

2.2 جنس پروانه

• چدن با کروم بالا (رایج)
• فولاد ضد زنگ
• لاستیک سخت یا پلی اورتان (برای مقاومت در برابر سایش)
• سرامیک (در موارد خاص)

2.3 طراحی پروانه

پروانه پمپ اسلاری معمولا دارای تعداد پره کمتر (3 تا 5 پره) نسبت به پمپ های آب تمیز است تا از گرفتگی جلوگیری شود. همچنین کانال های بین پره ها عریض تر طراحی می شوند.

3. شفت (Shaft)

شفت جزء انتقال دهنده نیرو از موتور به پروانه است.

3.1 جنس شفت

• فولاد کربنی با عملیات حرارتی
• فولاد ضد زنگ در محیط های خورنده

3.2 طراحی شفت

• قطر شفت در پمپ های اسلاری معمولا بزرگتر از پمپ های معمولی است تا بتواند گشتاور بالاتر را تحمل کند.
• سطح شفت در مناطق بحرانی معمولا سخت کاری می شود.

4. یاتاقان ها و بلبرینگ ها (Bearings)

یاتاقان ها بارهای شعاعی و محوری شفت را تحمل می کنند.

4.1 انواع یاتاقان در پمپ اسلاری

• بلبرینگ های غلتشی: رایج ترین نوع
• یاتاقان های ژورنالی: در پمپ های بسیار بزرگ

4.2 طراحی سیستم یاتاقان

• معمولا از دو مجموعه بلبرینگ استفاده می شود: یکی برای بارهای شعاعی و دیگری برای بارهای محوری
• سیستم خنک کاری و روغن کاری مناسب برای افزایش عمر یاتاقان ها

5. سیستم آب بندی (Sealing System)

سیستم آب بندی از نشت دوغاب به بیرون و ورود هوا به داخل پمپ جلوگیری می کند.

5.1 انواع سیستم های آب بندی

• مکانیکال سیل: رایج ترین نوع در پمپ های اسلاری
• گلند پکینگ: در کاربردهای کم فشار و قدیمی تر
• سیل های لاستیکی: در برخی کاربردهای خاص

5.2 اجزای مکانیکال سیل

• حلقه های ثابت و متحرک
• فنرها یا بیلوز
• مواد آب بندی (کربن، سرامیک، تنگستن کارباید و…)

6. پوسته محافظ شفت (Shaft Sleeve)

پوسته محافظ شفت از شفت در برابر سایش و خوردگی توسط دوغاب محافظت می کند.

6.1 جنس پوسته محافظ

• فولاد ضد زنگ
• سرامیک
• مواد پلیمری مقاوم به سایش

6.2 طراحی پوسته محافظ

• معمولا به صورت استوانه ای صاف طراحی می شود
• در برخی موارد دارای شیار یا پره برای بهبود آب بندی است

7. پلیت مکش (Suction Liner)

پلیت مکش در قسمت ورودی پمپ نصب می شود و از سایش بدنه در این ناحیه جلوگیری می کند.

7.1 جنس پلیت مکش

• چدن سفید با کروم بالا
• لاستیک سخت
• سرامیک

7.2 طراحی پلیت مکش

• معمولا به صورت نیمه دایره طراحی می شود
• قابل تعویض است تا هزینه تعمیرات کاهش یابد

8. پلیت تخلیه (Discharge Liner)

پلیت تخلیه مشابه پلیت مکش عمل می کند اما در خروجی پمپ نصب می شود.

9. فریم و پایه (Frame and Base)

فریم و پایه پمپ اسلاری باید به اندازه کافی محکم باشد تا ارتعاشات و بارهای دینامیکی را تحمل کند.

9.1 طراحی فریم

• معمولا از فولاد ریخته گری شده ساخته می شود
• دارای تقویت کننده های مناسب برای تحمل بارهای سنگین

9.2 سیستم نصب

• پایه های ضد ارتعاش در برخی کاربردها
• امکان نصب ثابت یا متحرک بسته به نیاز

10. سیستم خنک کاری و روانکاری (Cooling and Lubrication System)

این سیستم برای جلوگیری از overheating یاتاقان ها و سیل ها ضروری است.

10.1 اجزای سیستم خنک کاری

• کویل های خنک کننده
• پره های خنک کننده روی شفت
• سیستم گردش روغن یا گریس

10.2 روش های روانکاری

• گریس کاری دوره ای
• روغن کاری پیوسته
• سیستم های روغن کاری تحت فشار در پمپ های بزرگ

11. الکتروموتور و سیستم انتقال قدرت (Drive System)

اگرچه جزئی از خود پمپ نیست، اما برای عملکرد پمپ اسلاری ضروری است.

11.1 انواع درایو

• کوپل مستقیم
• تسمه و پولی
• گیربکس کاهنده سرعت

11.2 محاسبات قدرت

• قدرت موتور باید با در نظر گرفتن چگالی دوغاب و هد مورد نیاز محاسبه شود
• ضریب اطمینان مناسب برای بارهای لحظه ای در نظر گرفته می شود

12. سیستم کنترل و مانیتورینگ (Control and Monitoring System)

در پمپ های اسلاری مدرن، سیستم های نظارتی برای عملکرد بهینه نصب می شوند.

12.1 سنسورهای رایج

• سنسور دما برای یاتاقان ها
• سنسور ارتعاش
• سنسور فشار ورودی و خروجی

12.2 سیستم های کنترل

• کنترل دور متغیر (VFD)
• سیستم های حفاظت در برابر کار خشک (dry running)

13. اجزای اختیاری و اضافی

13.1 سیستم شستشوی سیل (Seal Flush System)

برای افزایش عمر مکانیکال سیل در برخی کاربردها نصب می شود.

13.2 محافظ پروانه (Impeller Wear Ring)

از سایش بیش از حد محفظه پروانه جلوگیری می کند.

13.3 سیستم حذف هوا (Air Removal System)

برای جلوگیری از هوابندی در پمپ های عمودی.

14. مواد و پوشش های ویژه

در پمپ های اسلاری از مواد و پوشش های خاصی برای افزایش عمر مفید استفاده می شود.

14.1 پوشش های لاستیکی

• طبیعی (برای محیط های غیرخورنده)
• نئوپرن (مقاومت شیمیایی بهتر)
• اورتان (سایش بسیار بالا)

14.2 پوشش های سرامیکی

• اکسید آلومینیوم
• کاربید سیلیکون
• کاربید تنگستن

14.3 پوشش های فلزی سخت

• کروم سخت
• نیکل سخت
• ترکیبات مختلف فولادی

15. ملاحظات طراحی ویژه برای پمپ های اسلاری

طراحی پمپ اسلاری با پمپ های معمولی آب تمیز تفاوت های اساسی دارد.

15.1 ملاحظات هیدرولیکی

• سرعت دورانی کمتر برای کاهش سایش
• کاویتاسیون کمتر با طراحی مناسب
• راندمان پایین تر نسبت به پمپ های آب تمیز

15.2 ملاحظات مکانیکی

• ضخامت بیشتر دیواره ها
• اتصالات قوی تر
• تحمل بارهای دینامیکی بیشتر

15.3 ملاحظات مواد

• مقاومت به سایش اولویت اصلی
• مقاومت به خوردگی در برخی کاربردها
• مقاومت به ضربه برای ذرات درشت

16. انتخاب مواد بر اساس نوع دوغاب

انتخاب مواد اجزای پمپ اسلاری به شدت به مشخصات دوغاب بستگی دارد.

16.1 دوغاب های ساینده

• مواد بسیار سخت مانند سرامیک یا کاربیدها
• پوشش های لاستیکی سخت

16.2 دوغاب های خورنده

• فولادهای ضد زنگ خاص
• پوشش های پلیمری مقاوم به خوردگی

16.3 دوغاب های با ذرات درشت

• طراحی با کانال های عریض
• مواد مقاوم به ضربه

17. روش های کاهش سایش در پمپ های اسلاری

سایش مهمترین عامل کاهش عمر پمپ های اسلاری است.

17.1 بهینه سازی هیدرولیکی

• سرعت بهینه جریان
• کاهش تلاطم
• طراحی مناسب پروانه

17.2 انتخاب مواد مناسب

• مطابق جدول انتخاب مواد بر اساس نوع دوغاب
• استفاده از مواد ترکیبی در مناطق مختلف

17.3 روش های تعمیر و نگهداری

• چرخش دوره ای پلیت ها و لاینرها
• سیستم های محافظ کاتدی در موارد خاص
• پوشش دهی مجدد سطوح فرسوده

18. استانداردهای طراحی و ساخت پمپ های اسلاری

پمپ های اسلاری بر اساس استانداردهای مختلفی طراحی و ساخته می شوند.

18.1 استانداردهای بین المللی

• ISO 13709 (API 610) برای پمپ های فرآیندی
• ANSI/ISO برای ابعاد و تلرانس ها
• DIN برای پمپ های صنعتی

18.2 استانداردهای صنعتی خاص

• استانداردهای صنعت معدن
• استانداردهای صنعت سیمان
• استانداردهای زیست محیطی

19. روندهای تست و بازرسی پمپ های اسلاری

پمپ های اسلاری قبل از تحویل تحت تست های مختلفی قرار می گیرند.

19.1 تست های کارخانه

• تست هیدرواستاتیک
• تست عملکرد
• تست ارتعاش و صدا

19.2 تست های میدانی

• تست عملکرد در شرایط واقعی
• مانیتورینگ بلند مدت پارامترهای عملکردی

20. روندهای جدید در طراحی پمپ های اسلاری

صنعت پمپ های اسلاری به طور مداوم در حال پیشرفت است.

20.1 طراحی های کامپیوتری

• CFD برای بهینه سازی هیدرولیکی
• FEA برای تحلیل تنش ها
• شبیه سازی دینامیکی

20.2 مواد جدید

• کامپوزیت های پیشرفته
• سرامیک های نانو ساختار
• پلیمرهای فوق سخت

20.3 سیستم های هوشمند

• مانیتورینگ آنلاین وضعیت پمپ
• سیستم های پیش بینی خرابی
• یکپارچه سازی با IIoT

نتیجه گیری

پمپ اسلاری ماشین پیچیده ای است که از اجزای مختلفی تشکیل شده است. هر یک از این اجزا نقش حیاتی در عملکرد کلی پمپ دارند و باید با دقت طراحی و ساخته شوند. انتخاب مواد مناسب، طراحی هیدرولیکی بهینه و سیستم های حفاظتی مناسب می تواند عمر مفید پمپ را به طور چشمگیری افزایش دهد. با پیشرفت تکنولوژی، پمپ های اسلاری هوشمندتر، بادوام تر و کارآمدتر می شوند و می توانند در شرایط سخت صنعتی عملکرد بهتری ارائه دهند.
