آیا لاینر بالمیل باید پس از مدت زمان مشخصی تعویض شود؟

مقدمه

لاینر بالمیل (آستر آسیاب گلوله ای) یکی از اجزای حیاتی در صنایع معدنی و فرآوری مواد محسوب می شود که نقش اساسی در عملکرد بهینه آسیاب ایفا میکند. این مقاله جامع به بررسی دقیق موضوع تعویض لاینر بالمیل می پردازد و تمامی جنبه های فنی، اقتصادی و عملیاتی مرتبط با این فرآیند را پوشش می دهد.

مقدمه

لاینر بالمیل (آستر آسیاب گلوله ای) یکی از اجزای حیاتی در صنایع معدنی و فرآوری مواد محسوب می شود که نقش اساسی در عملکرد بهینه آسیاب ایفا میکند. این مقاله جامع به بررسی دقیق موضوع تعویض لاینر بالمیل می پردازد و تمامی جنبه های فنی، اقتصادی و عملیاتی مرتبط با این فرآیند را پوشش می دهد.

فصل اول: شناخت لاینر بالمیل و عملکرد آن

1.1 تعریف و ساختار لاینر بالمیل

لاینر بالمیل به صفحاتی گفته می شود که دیواره داخلی آسیاب گلوله ای را می پوشانند. این صفحات معمولاً از جنس فولادهای آلیاژی، چدن های سفید یا مواد کامپوزیتی ساخته می شوند و با اشکال هندسی خاصی طراحی می گردند.

1.2 وظایف اصلی لاینر بالمیل

  • محافظت از بدنه آسیاب در برابر سایش و ضربات
  • انتقال انرژی به بار خردکننده (گلوله ها و مواد معدنی)
  • کنترل حرکت بار درون آسیاب
  • بهبود راندمان فرآیند خردایش
  • تعیین الگوی حرکت مواد درون آسیاب

1.3 انواع لاینر بالمیل

  • لاینر موجدار (Wave Liner)
  • لاینر پلهای (Step Liner)
  • لاینر صاف (Smooth Liner)
  • لاینر مشبک (Grid Liner)
  • لاینر ترکیبی (Composite Liner)



فصل دوم: عوامل موثر بر عمر لاینر بالمیل

2.1 عوامل مرتبط با فرآیند خردایش

  • سختی و خواص سایشی مواد معدنی
  • اندازه و توزیع ابعاد ذرات ورودی
  • درصد جامد پالپ درون آسیاب
  • سرعت چرخش آسیاب (درصد سرعت بحرانی)
  • درجه پر شدن آسیاب

2.2 عوامل طراحی و ساخت

  • جنس و آلیاژ لاینر
  • ضخامت لاینر
  • طرح و هندسه لاینر
  • روش نصب و اتصال لاینر

2.3 عوامل محیطی و عملیاتی

  • شرایط خوردگی محیط (pH، حضور یون های خورنده)
  • دمای عملیاتی
  • سیکل های گرمایش و سرمایش
  • بارهای ضربه ای وارده



فصل سوم: نشانه های نیاز به تعویض لاینر بالمیل

3.1 نشانه های ظاهری

  • کاهش ضخامت لاینر به زیر حد مجاز (معمولاً 50-60% ضخامت اولیه)
  • ترک های عمیق و گسترده در سطح لاینر
  • تغییر شکل دائمی و شکستگی قطعات لاینر
  • سایش ناهمگون و ایجاد نقاط ضعیف

3.2 نشانه های عملکردی

  • افزایش مصرف انرژی ویژه آسیاب
  • کاهش راندمان خردایش
  • تغییر در الگوی صدای آسیاب
  • افزایش دمای بدنه آسیاب
  • تغییر در کیفیت محصول نهایی

3.3 پایش وضعیت لاینر

  • روش های اندازه گیری ضخامت باقیمانده (اولتراسونیک، لیزر)
  • آنالیز ارتعاشات آسیاب
  • سیستم های پایش آنلاین سایش
  • بازرسی های دوره ای چشمی



فصل چهارم: تعیین زمان بهینه تعویض لاینر

4.1 رویکردهای تعیین زمان تعویض

  • بر اساس ساعت کارکرد (روش سنتی)
  • بر اساس میزان سایش (اندازهگیری ضخامت)
  • بر اساس عملکرد آسیاب (راندمان خردایش)
  • بر اساس تحلیل هزینه-فایده

4.2 مدلسازی عمر لاینر

  • مدل های تجربی مبتنی بر داده های تاریخی
  • مدل های مکانیکی (نظریه سایش)
  • مدل های عددی (دینامیک سیالات محاسباتی، المان محدود)
  • مدل های هوش مصنوعی و یادگیری ماشین

4.3 بهینه سازی زمان تعویض

  • تحلیل هزینه های تعویض زودهنگام vs دیرهنگام
  • تاثیر تعویض لاینر بر برنامه تولید
  • در نظر گرفتن زمان توقف آسیاب برای تعمیرات
  • هماهنگی با تعمیرات پیشگیرانه دیگر تجهیزات

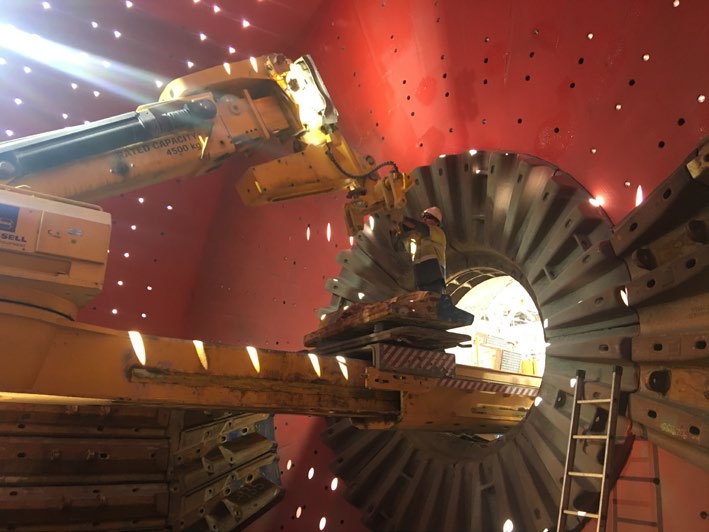

فصل پنجم: فرآیند تعویض لاینر بالمیل

5.1 آماده سازی برای تعویض

  • تخلیه کامل آسیاب از مواد و گلوله ها
  • شستشو و پاکسازی داخلی آسیاب
  • بازرسی کامل و مستندسازی وضعیت موجود
  • تهیه لوازم و قطعات یدکی مورد نیاز

5.2 مراحل اجرایی تعویض

  • باز کردن دریچه های بازرسی
  • خارج کردن لاینرهای فرسوده
  • تمیزکاری و آماده سازی سطح نصب
  • نصب لاینرهای جدید با ترتیب صحیح
  • سفت کردن پیچ ها با گشتاور مشخص
  • آب بندی و درزبندی نقاط اتصال

5.3 تست و راه اندازی مجدد

  • بررسی نهایی اتصالات و ایمنی
  • راه اندازی آسیاب بدون بار
  • پایش ارتعاشات و صدا
  • بارگیری تدریجی آسیاب
  • تنظیم پارامترهای عملیاتی



فصل ششم: ملاحظات فنی در انتخاب لاینر جدید

6.1 انتخاب جنس مناسب

  • فولادهای منگنزی (Hadfield)
  • فولادهای کروم-مولیبدن
  • چدن های سفید آلیاژی
  • کامپوزیت های فلز-لاستیک
  • مواد سرامیکی و کامپوزیتی

6.2 طراحی بهینه لاینر

  • انتخاب پروفیل مناسب بر اساس نوع آسیاب
  • بهینه سازی توزیع وزن لاینرها
  • طراحی سیستم اتصال مطمئن
  • در نظر گرفتن ملاحظات تعویض آسان

6.3 محاسبات فنی

  • محاسبه ضخامت مورد نیاز بر اساس بارهای وارده
  • تعیین سختی بهینه سطح
  • محاسبات تنش و خستگی
  • شبیه سازی الگوی سایش



فصل هفتم: هزینه های مرتبط با تعویض لاینر بالمیل

7.1 هزینه های مستقیم

  • قیمت لاینرهای جدید
  • هزینه نیروی انسانی تعویض
  • هزینه تجهیزات و ابزار مورد نیاز
  • هزینه حمل و نقل

7.2 هزینه های غیرمستقیم

  • توقف تولید (Lost Production)
  • هزینه های انرژی راه اندازی مجدد
  • هزینه های کنترل کیفیت پس از تعویض
  • هزینه های آموزش پرسنل

7.3 تحلیل اقتصادی

  • محاسبه هزینه چرخه عمر (LCC)
  • مقایسه لاینرهای مختلف از نظر اقتصادی
  • بهینه سازی دوره تعویض از نظر هزینه
  • ارزیابی بازگشت سرمایه



فصل هشتم: راهکارهای افزایش عمر لاینر بالمیل

8.1 بهینه سازی شرایط عملیاتی

  • تنظیم سرعت چرخش بهینه
  • کنترل درصد پر شدن آسیاب
  • بهینه سازی اندازه و توزیع گلوله ها
  • کنترل خواص پالپ (چگالی، ویسکوزیته)

8.2 روش های حفاظت از لاینر

  • استفاده از مواد مقاوم در برابر سایش
  • اعمال پوشش های سطحی (Hardfacing)
  • سیستم های خنک کاری
  • روش های کاهش خوردگی

8.3 بهبود طراحی

  • بهینه سازی هندسه لاینر
  • توزیع یکنواخت سایش
  • کاهش تمرکز تنش
  • طراحی ماژولار برای تعویض آسان



فصل نهم: استانداردها و دستورالعمل های فنی

9.1 استانداردهای طراحی و ساخت

  • استانداردهای ASTM مرتبط
  • استانداردهای DIN
  • مشخصات فنی سازندگان تجهیزات

9.2 دستورالعمل های نصب و تعویض

  • پروتکل های ایمنی
  • دستورالعمل های گشتاور اتصالات
  • روش های تراز و هممحوری
  • پروتکل های کنترل کیفیت نصب

9.3 استانداردهای بازرسی و پایش

  • معیارهای رد و قبول لاینر
  • روشهای اندازه گیری سایش
  • فرکانس بازرسی های دوره ای
  • مستندسازی وضعیت لاینر

فصل دهم: مطالعات موردی و تجربیات عملی

10.1 نمونه های موفق افزایش عمر لاینر

  • موردکاوی در صنعت سیمان
  • تجربیات در صنعت مس
  • کاربردهای در صنعت آهن و فولاد

10.2 تحلیل شکست های متداول

  • نمونه های شکست زودرس لاینر
  • اشتباهات رایج در نصب
  • مشکلات مواد و ساختار
  • خطاهای طراحی

10.3 نوآوری های اخیر در تکنولوژی لاینر

  • مواد جدید با مقاومت سایشی بالاتر
  • سیستم های هوشمند پایش سایش
  • طراحیهای بهینه شده با کمک شبیه سازی
  • روش های نوین تعمیر و بازسازی



نتیجه گیری

تعویض لاینر بالمیل یک تصمیم فنی-اقتصادی پیچیده است که باید بر اساس تحلیل جامعی از عوامل مختلف صورت پذیرد. در حالی که عمر مفید لاینرها بسته به شرایط عملیاتی از 6 ماه تا 5 سال متغیر است، تعیین زمان بهینه تعویض نیازمند پایش مستمر و در نظر گرفتن تمامی جوانب فنی و اقتصادی است. با به کارگیری راهکارهای مدیریت سایش و استفاده از تکنولوژی های نوین، میتوان عمر لاینرها را به طور معنی داری افزایش داد و هزینه های عملیاتی را کاهش داد. در نهایت، برنامه ریزی مناسب برای تعویض لاینر با توجه به برنامه تولید و تعمیرات کارخانه، نقش کلیدی در بهره وری کلی عملیات خردایش ایفا میکند.

برای کسب اطلاعات بیشتر و یا ثبت سفارش می توانید با ما در تماس باشید.
