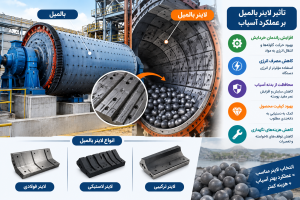

لاینر بالمیل چه تأثیری بر عملکرد آسیاب دارد؟
مقدمه
بالمیل یکی از تجهیزات مهم در صنایع معدنی، سیمان، سرامیک و فرآوری مواد است که برای خردایش و آسیاب‌کردن مواد اولیه به کار می‌رود. عملکرد صحیح این دستگاه به عوامل مختلفی مانند سرعت چرخش، نوع گلوله‌های آسیاب، میزان بار ورودی و طراحی قطعات داخلی بستگی دارد. یکی از مهم‌ترین این قطعات، لاینر بالمیل است که نقش اساسی در محافظت از بدنه آسیاب، بهبود فرایند خردایش و افزایش راندمان تولید دارد.
لاینر بالمیل پوششی مقاوم است که در سطح داخلی پوسته آسیاب نصب می‌شود. این قطعه علاوه بر جلوگیری از سایش و آسیب‌دیدگی بدنه، بر نحوه حرکت گلوله‌ها، میزان انتقال انرژی به مواد و مصرف انرژی دستگاه تأثیر می‌گذارد. انتخاب لاینر مناسب می‌تواند کیفیت محصول نهایی را بهبود دهد و هزینه‌های تعمیر و نگهداری را کاهش دهد.
در این مقاله، تأثیر لاینر بالمیل بر عملکرد آسیاب و مهم‌ترین عوامل مؤثر بر انتخاب و نگهداری آن را بررسی می‌کنیم.
مقدمه
بالمیل یکی از تجهیزات مهم در صنایع معدنی، سیمان، سرامیک و فرآوری مواد است که برای خردایش و آسیاب‌کردن مواد اولیه به کار می‌رود. عملکرد صحیح این دستگاه به عوامل مختلفی مانند سرعت چرخش، نوع گلوله‌های آسیاب، میزان بار ورودی و طراحی قطعات داخلی بستگی دارد. یکی از مهم‌ترین این قطعات، لاینر بالمیل است که نقش اساسی در محافظت از بدنه آسیاب، بهبود فرایند خردایش و افزایش راندمان تولید دارد.
لاینر بالمیل پوششی مقاوم است که در سطح داخلی پوسته آسیاب نصب می‌شود. این قطعه علاوه بر جلوگیری از سایش و آسیب‌دیدگی بدنه، بر نحوه حرکت گلوله‌ها، میزان انتقال انرژی به مواد و مصرف انرژی دستگاه تأثیر می‌گذارد. انتخاب لاینر مناسب می‌تواند کیفیت محصول نهایی را بهبود دهد و هزینه‌های تعمیر و نگهداری را کاهش دهد.
در این مقاله، تأثیر لاینر بالمیل بر عملکرد آسیاب و مهم‌ترین عوامل مؤثر بر انتخاب و نگهداری آن را بررسی می‌کنیم.
لاینر بالمیل چیست و چه وظیفه‌ای دارد؟
لاینر بالمیل قطعه‌ای مقاوم در برابر ضربه، فشار و سایش است که در بخش داخلی آسیاب نصب می‌شود. این قطعه معمولاً از فولادهای مقاوم به سایش، لاستیک صنعتی یا ترکیبی از مواد مختلف ساخته می‌شود. انتخاب جنس لاینر به نوع ماده ورودی، شرایط کاری، سرعت آسیاب و ویژگی‌های فرایند خردایش بستگی دارد.
مهم‌ترین وظایف لاینر بالمیل عبارت‌اند از:
- محافظت از پوسته فلزی آسیاب در برابر ضربه گلوله‌ها و مواد.
- هدایت گلوله‌های آسیاب و کنترل نحوه حرکت آن‌ها.
- افزایش بازدهی خردایش و بهبود انتقال انرژی به مواد.
- کاهش سایش قطعات داخلی و هزینه‌های تعمیرات.
- کمک به تنظیم شرایط عملیاتی آسیاب متناسب با نوع محصول موردنیاز.
بنابراین، لاینر تنها یک پوشش محافظ نیست؛ بلکه یکی از اجزای مؤثر در طراحی و عملکرد بالمیل محسوب می‌شود.
۱. تأثیر لاینر بالمیل بر راندمان خردایش
یکی از مهم‌ترین تأثیرات لاینر بالمیل، تغییر نحوه حرکت گلوله‌های آسیاب و میزان انرژی منتقل‌شده به مواد است. طراحی سطح لاینر مشخص می‌کند که گلوله‌ها هنگام چرخش دستگاه چگونه بالا بروند و سپس روی مواد سقوط کنند یا در امتداد سطح حرکت داشته باشند.
اگر ارتفاع و شکل برجستگی‌های لاینر متناسب با شرایط کاری باشد، گلوله‌ها می‌توانند انرژی کافی برای خردکردن ذرات دریافت کنند. این وضعیت به افزایش سرعت خردایش و رسیدن به اندازه ذرات موردنظر کمک می‌کند.
در مقابل، طراحی نامناسب لاینر ممکن است باعث حرکت نامطلوب گلوله‌ها، کاهش برخورد مؤثر با مواد و افزایش زمان موردنیاز برای آسیاب‌کردن شود. در نتیجه، ظرفیت تولید کاهش پیدا می‌کند و مصرف انرژی به ازای هر تن محصول افزایش می‌یابد.
البته راندمان خردایش تنها به لاینر وابسته نیست و عواملی مانند سرعت چرخش، درصد پرشدگی، اندازه گلوله‌ها و ویژگی‌های مواد نیز در آن نقش دارند.
۲. نقش لاینر در محافظت از بدنه بالمیل
بدنه بالمیل معمولاً از فولاد ساخته می‌شود و در طول کار با ضربات مداوم گلوله‌ها و تماس با مواد ساینده مواجه است. بدون استفاده از لاینر مناسب، این ضربات می‌توانند موجب نازک‌شدن پوسته، ایجاد ترک و در نهایت آسیب‌های جدی به دستگاه شوند.
لاینر با ایجاد یک لایه محافظ بین پوسته و محیط آسیاب، شدت تماس مستقیم گلوله‌ها با بدنه را کاهش می‌دهد. این موضوع به‌ویژه در آسیاب‌های مورد استفاده در معادن که با سنگ‌های سخت و مواد ساینده کار می‌کنند، اهمیت زیادی دارد.
استفاده از لاینر مناسب، احتمال توقف‌های ناخواسته را کاهش می‌دهد و می‌تواند عمر مفید بدنه آسیاب را افزایش دهد. همچنین، بازرسی دوره‌ای لاینر کمک می‌کند تا پیش از رسیدن سایش به مرحله خطرناک، اقدامات اصلاحی انجام شود.
۳. تأثیر لاینر بر مصرف انرژی بالمیل
مصرف انرژی یکی از شاخص‌های مهم در ارزیابی عملکرد آسیاب‌های صنعتی است. لاینر بالمیل از طریق تأثیرگذاری بر حرکت گلوله‌ها، اصطکاک داخلی و نحوه انتقال انرژی به مواد، می‌تواند مصرف برق دستگاه را تغییر دهد.
لاینری که به‌درستی طراحی شده باشد، شرایط مناسب‌تری برای حرکت گلوله‌ها ایجاد می‌کند و انرژی را به شکل مؤثرتری در فرایند خردایش به کار می‌گیرد. در چنین شرایطی، ممکن است برای تولید مقدار مشخصی محصول، انرژی کمتری مصرف شود.
در مقابل، لاینر فرسوده یا نامناسب می‌تواند باعث اختلال در حرکت گلوله‌ها و کاهش بازدهی آسیاب شود. در این وضعیت، دستگاه ممکن است برای رسیدن به اندازه ذرات مطلوب به زمان بیشتری نیاز داشته باشد.
باید توجه داشت که نصب لاینر جدید لزوماً مصرف برق را کاهش نمی‌دهد. وزن لاینر، شکل هندسی آن، شرایط بارگیری آسیاب و هماهنگی آن با سایر اجزا نیز باید بررسی شوند.
۴. ارتباط طراحی لاینر با کیفیت محصول نهایی
کیفیت محصول خروجی بالمیل به عواملی مانند توزیع اندازه ذرات، میزان خردایش و یکنواختی محصول بستگی دارد. طراحی لاینر می‌تواند از طریق تغییر الگوی حرکت گلوله‌ها بر این ویژگی‌ها تأثیر بگذارد.
برای مثال، در صنایع سیمان و مواد معدنی، دستیابی به اندازه ذرات مشخص اهمیت زیادی دارد. اگر لاینر باعث ایجاد برخوردهای مؤثر و توزیع مناسب انرژی شود، دستیابی به دانه‌بندی موردنظر آسان‌تر خواهد شد.
در مقابل، طراحی نامناسب می‌تواند موجب خردایش ناکافی یا افزایش غیرضروری خردایش ذرات شود. هر دو حالت ممکن است بر کیفیت محصول و هزینه‌های تولید اثر منفی بگذارند.
به همین دلیل، انتخاب لاینر باید با توجه به مشخصات محصول نهایی، سختی مواد اولیه و ظرفیت موردنیاز خط تولید انجام شود.
۵. تأثیر جنس لاینر بر عملکرد آسیاب
جنس لاینر یکی از عوامل تعیین‌کننده در مقاومت سایشی، تحمل ضربه و هزینه‌های نگهداری بالمیل است. مواد مختلف، ویژگی‌های متفاوتی دارند و نمی‌توان یک نوع لاینر را برای تمام کاربردها مناسب دانست.
مهم‌ترین انواع لاینر بالمیل عبارت‌اند از:
- لاینر فولادی: مقاومت مکانیکی بالایی دارد و برای بسیاری از کاربردهای سنگین و شرایط دارای ضربه مناسب است.
- لاینر لاستیکی: وزن کمتری دارد و در کاربردهای مناسب می‌تواند به کاهش صدای ناشی از برخورد گلوله‌ها و بهبود حفاظت در برابر برخی شرایط سایشی کمک کند.
- لاینر ترکیبی: از ترکیب مواد مختلف، مانند فولاد و لاستیک، ساخته می‌شود تا از مزایای هر دو بهره ببرد.
انتخاب جنس مناسب باید بر اساس سختی و سایندگی مواد، دمای کاری، میزان ضربه، شرایط شیمیایی و هزینه چرخه عمر انجام شود. برای نمونه، لاینر لاستیکی در همه شرایط مناسب نیست و در کاربردهای دارای دمای بالا یا ضربات شدید باید محدودیت‌های آن به‌دقت بررسی شود.
۶. نقش لاینر در کاهش هزینه‌های تعمیر و نگهداری
لاینر بالمیل قطعه‌ای مصرفی است و به‌مرور زمان در اثر سایش و ضربه دچار فرسودگی می‌شود. بااین‌حال، انتخاب صحیح آن می‌تواند فاصله زمانی بین تعمیرات را افزایش دهد و هزینه‌های عملیاتی را کاهش دهد.
هنگامی که لاینر مقاومت کافی در برابر شرایط کاری داشته باشد، دیرتر فرسوده می‌شود و نیاز به تعویض آن کاهش پیدا می‌کند. این موضوع از توقف‌های مکرر خط تولید جلوگیری می‌کند و هزینه نیروی انسانی، قطعات یدکی و تعمیرات را کاهش می‌دهد.
در مقابل، استفاده از لاینر نامناسب ممکن است باعث تعویض زودهنگام، آسیب به اتصالات و حتی واردشدن صدمه به پوسته آسیاب شود.
برای افزایش عمر مفید لاینر، بررسی ضخامت باقی‌مانده، کنترل اتصالات، شناسایی ترک‌ها و ثبت میزان سایش در فواصل زمانی مشخص ضروری است.
۷. تأثیر فرسودگی لاینر بر عملکرد بالمیل
با گذشت زمان، سطح لاینر دچار سایش می‌شود و شکل اولیه آن تغییر می‌کند. این تغییرات می‌توانند الگوی حرکت گلوله‌ها را مختل کنند و بر عملکرد آسیاب تأثیر منفی بگذارند.
مهم‌ترین نشانه‌های فرسودگی لاینر عبارت‌اند از:
- کاهش ارتفاع برجستگی‌ها و تغییر شکل سطح داخلی.
- افزایش زمان موردنیاز برای رسیدن به دانه‌بندی مطلوب.
- تغییر میزان مصرف انرژی یا ظرفیت تولید.
- مشاهده ترک، شکستگی یا شل‌شدن اتصالات.
- افزایش احتمال آسیب‌دیدگی پوسته آسیاب.
زمان تعویض لاینر باید بر اساس میزان سایش، دستورالعمل سازنده و شرایط واقعی بهره‌برداری تعیین شود. تعویض زودهنگام می‌تواند هزینه‌های غیرضروری ایجاد کند؛ اما به‌تعویق‌انداختن تعویض نیز ممکن است خسارت‌های بیشتری به همراه داشته باشد.
جدول خلاصه تأثیر لاینر بالمیل بر عملکرد آسیاب
عامل | تأثیر لاینر مناسب |
راندمان خردایش | بهبود حرکت گلوله‌ها و انتقال انرژی |
مصرف انرژی | امکان کاهش انرژی مصرفی به ازای محصول |
کیفیت محصول | کمک به دستیابی به دانه‌بندی مطلوب |
عمر بدنه | کاهش تماس مستقیم گلوله‌ها با پوسته |
هزینه نگهداری | کاهش احتمال تعمیرات و توقف‌های ناخواسته |
ظرفیت تولید | کمک به حفظ عملکرد پایدار آسیاب |
چگونه لاینر مناسب برای بالمیل انتخاب کنیم؟
برای انتخاب لاینر مناسب، ابتدا باید شرایط عملیاتی آسیاب به‌طور دقیق بررسی شود. مهم‌ترین معیارها عبارت‌اند از:
- نوع مواد ورودی: سختی، سایندگی و اندازه ذرات اولیه باید مشخص شود.
- سرعت چرخش آسیاب: طراحی لاینر باید با سرعت کاری و الگوی حرکت گلوله‌ها هماهنگ باشد.
- نوع و اندازه گلوله‌ها: ابعاد و وزن گلوله‌ها بر میزان ضربه و الگوی سایش لاینر تأثیر می‌گذارند.
- ظرفیت تولید: لاینر باید متناسب با میزان بار ورودی و ظرفیت موردنیاز انتخاب شود.
- هزینه چرخه عمر: قیمت اولیه به‌تنهایی معیار مناسبی نیست؛ عمر مفید، زمان تعویض و هزینه توقف دستگاه نیز باید در نظر گرفته شوند.
همچنین، بررسی تجربه بهره‌برداری از لاینرهای مشابه و مشورت با سازنده آسیاب می‌تواند احتمال انتخاب نادرست را کاهش دهد.
نتیجه‌گیری
لاینر بالمیل تأثیر مستقیمی بر حفاظت از بدنه و تأثیر مهمی بر راندمان خردایش، مصرف انرژی، کیفیت محصول و هزینه‌های نگهداری آسیاب دارد. طراحی هندسی، جنس، ضخامت و میزان فرسودگی لاینر تعیین می‌کنند که گلوله‌ها چگونه حرکت کنند و انرژی تا چه اندازه به‌صورت مؤثر به مواد منتقل شود.
برای دستیابی به عملکرد مطلوب، لازم است لاینر بر اساس نوع ماده معدنی، شرایط کاری، ظرفیت تولید و ویژگی‌های فنی آسیاب انتخاب شود. همچنین، بازرسی منظم و تعویض به‌موقع لاینر از آسیب‌های جدی جلوگیری می‌کند و پایداری خط تولید را افزایش می‌دهد.
در نهایت، انتخاب لاینر مناسب تنها به معنای خرید یک قطعه مقاوم نیست؛ بلکه تصمیمی فنی و اقتصادی است که می‌تواند در بلندمدت بهره‌وری بالمیل را افزایش دهد و هزینه تمام‌شده تولید را کاهش دهد.
