مراحل تعویض لاینرهای بالمیل چیست؟
مقدمه
لاینرهای بالمیل (آسیاب گلوله ای) از اجزای حیاتی در صنایع معدنی، سیمان و سایر صنایع فرآوری مواد هستند. این لاینرها به منظور محافظت از بدنه بالمیل در برابر سایش ناشی از گلوله ها و مواد خردشونده طراحی شده اند. با گذشت زمان، لاینرها فرسوده میشوند و نیاز به تعویض دارند تا از عملکرد بهینه دستگاه اطمینان حاصل شود.
مقدمه
لاینرهای بالمیل (آسیاب گلوله ای) از اجزای حیاتی در صنایع معدنی، سیمان و سایر صنایع فرآوری مواد هستند. این لاینرها به منظور محافظت از بدنه بالمیل در برابر سایش ناشی از گلوله ها و مواد خردشونده طراحی شده اند. با گذشت زمان، لاینرها فرسوده میشوند و نیاز به تعویض دارند تا از عملکرد بهینه دستگاه اطمینان حاصل شود.
فهرست مطالب
- آشنایی با ساختار بالمیل و لاینرها
- علائم نیاز به تعویض لاینرها
- ابزار و تجهیزات مورد نیاز
- مراحل آماده سازی قبل از تعویض
- خاموش کردن و تخلیه بالمیل
- باز کردن دریچه های بازرسی
- خارج کردن لاینرهای فرسوده
- تمیزکاری و بازرسی بدنه بالمیل
- نصب لاینرهای جدید
- بستن بالمیل و تست عملکرد
- نکات ایمنی و نگهداری پیشگیرانه
- جمع بندی و نتیجه گیری
آشنایی با ساختار بالمیل و لاینرها
بالمیل (آسیاب گلوله ای) یک دستگاه استوانه ای است که برای خردایش و آسیاب کردن مواد معدنی، سیمان و سایر مواد استفاده می شود. این دستگاه شامل بخش های زیر است:
- بدنه اصلی (شل)
- لاینرها (پوشش های داخلی)
- سیستم محرک (موتور، گیربکس، پینیون و چرخدنده)
- سیستم تخلیه و بارگیری
لاینرها صفحاتی از جنس فولاد ضدسایش، چدن یا کامپوزیت های خاص هستند که به دیواره داخلی بالمیل متصل می شوند و از سایش بدنه جلوگیری می کنند. این لاینرها در انواع مختلفی مانند:
- لاینرهای موجدار (Wave Liners)
- لاینرهای صاف (Smooth Liners)
- لاینرهای-shaped (Step Liners)
تولید می شوند.
علائم نیاز به تعویض لاینرها
تعویض لاینرهای بالمیل باید در زمان مناسب انجام شود تا از آسیب به بدنه بالمیل جلوگیری گردد. برخی از نشانه های فرسودگی لاینرها عبارتند از:
- کاهش راندمان آسیاب (مواد به خوبی آسیاب نمی شوند)
- افزایش مصرف انرژی (به دلیل اصطکاک بیشتر)
- صدای غیرعادی از داخل بالمیل (ناشی از برخورد گلوله ها به بدنه)
- ترک خوردگی یا سوراخ شدگی لاینرها
- کاهش یکنواختی محصول خروجی
ابزار و تجهیزات مورد نیاز
برای تعویض لاینرها، به ابزار و تجهیزات زیر نیاز دارید:
- آچارهای مخصوص (آچار بکس، آچار فرانسه، آچار آلن)
- جرثقیل سقفی یا لیفتراک (برای جابجایی لاینرهای سنگین)
- پتک و چکش (برای جدا کردن لاینرهای فرسوده)
- جکهای هیدرولیک (در صورت نیاز به تنظیم موقعیت بالمیل)
- ابزار اندازهگیری (کولیس، خطکش)
- تجهیزات ایمنی (دستکش، کلاه ایمنی، عینک، ماسک)
مراحل آماده سازی قبل از تعویض
قبل از شروع فرآیند تعویض، باید اقدامات زیر را انجام دهید:
- توقف کامل آسیاب و قطع برق دستگاه (برای جلوگیری از حوادث)
- تخلیه کامل مواد و گلوله ها از داخل بالمیل
- بررسی نقشه لاینربندی و دستورالعمل های سازنده
- تهیه لاینرهای جدید و اطمینان از تطابق آنها با مدل بالمیل
خاموش کردن و تخلیه بالمیل
- قطع برق و سیستم روانکاری
- تخلیه مواد باقیمانده از طریق دریچه های تخلیه
- خارج کردن گلوله های آسیاب (در صورت نیاز به تعویض کامل)
باز کردن دریچه های بازرسی
- باز کردن کلیه دریچه های دسترسی و بازرسی
- بررسی وضعیت لاینرها از طریق این دریچه ها

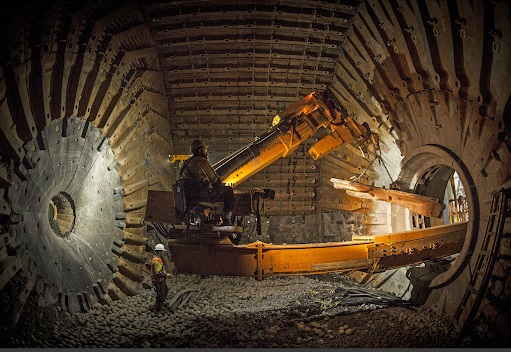

خارج کردن لاینرهای فرسوده
- شل کردن پیچ های اتصال لاینرها
- استفاده از پتک یا چکش برای جدا کردن لاینرهای چسبیده
- خارج کردن تدریجی لاینرها (از قسمت ورودی به سمت خروجی)
- برچسب گذاری لاینرها در صورت نیاز به استفاده مجدد از برخی قطعات
تمیزکاری و بازرسی بدنه بالمیل
- پاکسازی کامل بدنه از گرد و غبار و بقایای لاینرهای قدیمی
- بازرسی بدنه برای تشخیص ترک ها یا خوردگی
- ترمیم نقاط آسیب دیده قبل از نصب لاینرهای جدید
نصب لاینرهای جدید
- جایگذاری لاینرهای جدید مطابق نقشه فنی
- سفت کردن پیچ ها با گشتاور مناسب (پرهیز از سفت کردن بیش از حد)
- استفاده از واشرهای مناسب برای جلوگیری از نشت مواد
- اطمینان از تراز بودن لاینرها برای جلوگیری از ارتعاش غیرعادی
بستن بالمیل و تست عملکرد
- بستن کلیه دریچه های بازرسی
- بارگیری مجدد گلوله های آسیاب
- راه اندازی آزمایشی با دور پایین و بررسی عدم وجود صداهای غیرعادی
- تنظیم نهایی و راه اندازی کامل
نکات ایمنی و نگهداری پیشگیرانه
- استفاده از تجهیزات حفاظت فردی (PPE)
- اجتناب از کار در محیط پر از گرد و غبار بدون ماسک
- بررسی دوره ای لاینرها برای افزایش عمر مفید آن ها
- ثبت تاریخ تعویض لاینرها برای برنامه ریزی تعمیرات بعدی
جمع بندی و نتیجه گیری
تعویض لاینرهای بالمیل یک فرآیند تخصصی است که نیاز به دقت، برنامه ریزی و رعایت اصول ایمنی دارد. با انجام به موقع این کار، میتوان از خرابی های پرهزینه و توقف های طولانی تولید جلوگیری کرد. در این مقاله، مراحل تعویض لاینرهای بالمیل به همراه جزئیات فنی و ایمنی ارائه شد تا مهندسان و اپراتورها بتوانند این فرآیند را به بهترین شکل اجرا کنند.
