نقش دیافراگم در بالمیل کانتینیوس چیست؟
مقدمه
بالمیل کانتینیوس یا آسیاب گلوله‌ای پیوسته یکی از تجهیزات مهم در صنایع معدنی، سیمان، کاشی و سرامیک و فرآوری مواد است. این دستگاه برای خردایش و آسیاب کردن مواد اولیه به کار می‌رود و امکان انجام فرآیند آسیاب را به‌صورت مداوم فراهم می‌کند. یکی از قطعات مهم در برخی از انواع این دستگاه، دیافراگم بالمیل کانتینیوس است که نقش مؤثری در جداسازی بخش‌های مختلف آسیاب، کنترل حرکت مواد و بهبود فرآیند خردایش دارد.
عملکرد صحیح دیافراگم می‌تواند به افزایش راندمان آسیاب، کنترل زمان ماند مواد، بهبود کیفیت محصول و کاهش برخی مشکلات عملیاتی کمک کند. در مقابل، طراحی نامناسب یا فرسودگی این قطعه ممکن است باعث اختلال در جریان مواد، کاهش ظرفیت تولید و افزایش هزینه‌های تعمیر و نگهداری شود.
در این مقاله، نقش دیافراگم در بالمیل کانتینیوس، انواع آن، عوامل مؤثر بر عملکرد و نکات مهم برای نگهداری و افزایش عمر مفید این قطعه را بررسی می‌کنیم.
مقدمه
بالمیل کانتینیوس یا آسیاب گلوله‌ای پیوسته یکی از تجهیزات مهم در صنایع معدنی، سیمان، کاشی و سرامیک و فرآوری مواد است. این دستگاه برای خردایش و آسیاب کردن مواد اولیه به کار می‌رود و امکان انجام فرآیند آسیاب را به‌صورت مداوم فراهم می‌کند. یکی از قطعات مهم در برخی از انواع این دستگاه، دیافراگم بالمیل کانتینیوس است که نقش مؤثری در جداسازی بخش‌های مختلف آسیاب، کنترل حرکت مواد و بهبود فرآیند خردایش دارد.
عملکرد صحیح دیافراگم می‌تواند به افزایش راندمان آسیاب، کنترل زمان ماند مواد، بهبود کیفیت محصول و کاهش برخی مشکلات عملیاتی کمک کند. در مقابل، طراحی نامناسب یا فرسودگی این قطعه ممکن است باعث اختلال در جریان مواد، کاهش ظرفیت تولید و افزایش هزینه‌های تعمیر و نگهداری شود.
در این مقاله، نقش دیافراگم در بالمیل کانتینیوس، انواع آن، عوامل مؤثر بر عملکرد و نکات مهم برای نگهداری و افزایش عمر مفید این قطعه را بررسی می‌کنیم.

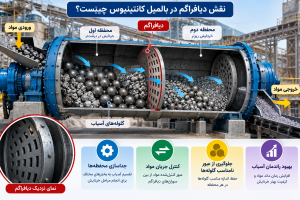

دیافراگم در بالمیل کانتینیوس چیست؟
دیافراگم در بالمیل کانتینیوس معمولاً به یک مجموعه صفحه‌ای و مقاوم گفته می‌شود که در داخل آسیاب نصب می‌شود و بخش‌های مختلف محفظه را از یکدیگر جدا می‌کند. این قطعه در بسیاری از طراحی‌ها بین دو محفظه آسیاب قرار می‌گیرد و امکان عبور کنترل‌شده مواد آسیاب‌شده را فراهم می‌کند.
در برخی بالمیل‌ها، دیافراگم دارای سوراخ‌ها، شیارها یا مجراهایی است که مواد می‌توانند از طریق آن‌ها عبور کنند. اندازه و آرایش این مسیرها به نوع آسیاب، ویژگی‌های مواد و هدف فرآیند بستگی دارد.
دیافراگم علاوه بر هدایت جریان مواد، می‌تواند بر نحوه توزیع مواد و حرکت گلوله‌های آسیاب نیز تأثیر بگذارد. البته ساختار دقیق و وظایف این قطعه در تمام آسیاب‌ها یکسان نیست و به طراحی سازنده و نوع کاربرد دستگاه بستگی دارد.
۱. جداسازی محفظه‌های آسیاب
یکی از مهم‌ترین وظایف دیافراگم در بالمیل کانتینیوس، جداسازی بخش‌های مختلف آسیاب است. در برخی آسیاب‌های چندمحفظه‌ای، مواد در طول مسیر از یک مرحله خردایش به مرحله بعد منتقل می‌شوند.
هر محفظه ممکن است برای انجام بخش مشخصی از فرآیند طراحی شده باشد. برای مثال، در محفظه ابتدایی معمولاً خردایش درشت‌تر انجام می‌شود و در محفظه بعدی، مواد به اندازه کوچک‌تری می‌رسند.
دیافراگم کمک می‌کند ارتباط بین این محفظه‌ها به‌صورت کنترل‌شده برقرار شود. در نتیجه، مواد بدون اختلال شدید در جریان، از یک بخش به بخش دیگر منتقل می‌شوند.
اگر دیافراگم به‌درستی طراحی نشده باشد، ممکن است مواد پیش از رسیدن به اندازه مناسب وارد محفظه بعدی شوند یا انتقال مواد با محدودیت مواجه شود. هر دو وضعیت می‌توانند بر راندمان کلی آسیاب تأثیر منفی بگذارند.
۲. کنترل جریان مواد و زمان ماند در آسیاب
زمان ماند مواد به مدت‌زمانی گفته می‌شود که مواد در داخل آسیاب حضور دارند. این عامل یکی از پارامترهای مهم در کنترل کیفیت خردایش است.
دیافراگم با کنترل عبور مواد از میان مجراهای خود می‌تواند بر زمان ماند و توزیع مواد در محفظه‌های مختلف تأثیر بگذارد. اگر مسیرهای عبور متناسب با شرایط عملیاتی طراحی شده باشند، مواد فرصت کافی برای خردایش پیدا می‌کنند و فرآیند با نظم بیشتری انجام می‌شود.
در مقابل، گرفتگی سوراخ‌های دیافراگم یا نامناسب بودن اندازه آن‌ها ممکن است جریان مواد را محدود کند. این مشکل می‌تواند باعث تجمع مواد در یک بخش، افزایش بار داخلی آسیاب و کاهش ظرفیت تولید شود.
بنابراین، بررسی وضعیت دیافراگم و اطمینان از باز بودن مسیرهای عبور، نقش مهمی در حفظ عملکرد پایدار بالمیل کانتینیوس دارد.
۳. بهبود راندمان خردایش
راندمان خردایش به میزان موفقیت آسیاب در تبدیل مواد اولیه به ذرات کوچک‌تر و رسیدن به اندازه موردنظر بستگی دارد. دیافراگم به‌طور غیرمستقیم از طریق کنترل انتقال مواد بین محفظه‌ها، بر این فرآیند تأثیر می‌گذارد.
زمانی که مواد با شرایط مناسب وارد محفظه بعدی شوند، هر بخش می‌تواند وظیفه خود را بهتر انجام دهد. برای نمونه، محفظه دوم می‌تواند روی ریزتر کردن موادی تمرکز کند که مرحله ابتدایی خردایش را پشت سر گذاشته‌اند.
این موضوع در صنایعی مانند تولید سیمان و کاشی و سرامیک اهمیت زیادی دارد؛ زیرا اندازه ذرات مواد اولیه بر کیفیت محصول نهایی و عملکرد مراحل بعدی تولید اثر می‌گذارد.
البته افزایش راندمان فقط به دیافراگم وابسته نیست. نوع و اندازه گلوله‌ها، سرعت چرخش آسیاب، میزان بار، ویژگی‌های مواد و طراحی لاینر نیز در نتیجه نهایی نقش دارند.
۴. جلوگیری از عبور نامناسب گلوله‌های آسیاب
گلوله‌های فولادی یا سایر انواع اجسام خردکننده، وظیفه اصلی انتقال انرژی به مواد را بر عهده دارند. در آسیاب‌های چندمحفظه‌ای، شرایط کاری و اندازه گلوله‌ها ممکن است در بخش‌های مختلف متفاوت باشد.
در برخی طراحی‌ها، دیافراگم به‌گونه‌ای ساخته می‌شود که عبور مواد را امکان‌پذیر کند، اما از انتقال نامناسب گلوله‌های آسیاب بین محفظه‌ها جلوگیری شود.
این ویژگی اهمیت زیادی دارد؛ زیرا ورود گلوله‌های بزرگ به محفظه‌ای که برای خردایش ریزتر طراحی شده است، ممکن است الگوی حرکت گلوله‌ها و عملکرد آسیاب را تغییر دهد.
در نتیجه، طراحی مناسب دیافراگم می‌تواند به حفظ شرایط مطلوب خردایش در هر محفظه کمک کند. البته میزان جداسازی گلوله‌ها به نوع دیافراگم، اندازه مجراها و طراحی کلی آسیاب بستگی دارد.
۵. کاهش مشکلات عملیاتی و هزینه‌های نگهداری
دیافراگم در محیط صنعتی تحت تأثیر سایش، ضربه، فشار ناشی از حرکت مواد و شرایط کاری مداوم قرار دارد. به همین دلیل، انتخاب جنس مناسب و انجام بازرسی‌های دوره‌ای برای حفظ عملکرد آن ضروری است.
فرسودگی یا آسیب این قطعه ممکن است مشکلاتی مانند کاهش سطح عبور مواد، تغییر مسیر جریان، انتقال نامناسب گلوله‌ها و افت ظرفیت آسیاب را ایجاد کند.
در صورت بروز این مشکلات، دستگاه ممکن است به توقف برای بررسی یا تعمیر نیاز داشته باشد. چنین توقف‌هایی در کارخانه‌هایی که تولید پیوسته دارند، هزینه‌بر هستند.
بازرسی منظم دیافراگم، بررسی وضعیت اتصالات، کنترل میزان سایش و پاک‌سازی مسیرهای عبور در زمان مناسب می‌تواند به شناسایی زودهنگام مشکلات کمک کند.
۶. انواع دیافراگم در بالمیل کانتینیوس
دیافراگم‌ها با توجه به طراحی آسیاب، نوع مواد و هدف فرآیند، ساختارهای متفاوتی دارند. برخی از رایج‌ترین دسته‌بندی‌های عملکردی عبارت‌اند از:
نوع دیافراگم | ویژگی اصلی | کاربرد یا هدف |
دیافراگم میانی | جداسازی محفظه‌های آسیاب | کنترل انتقال مواد بین مراحل خردایش |
دیافراگم عبوردهنده مواد | دارای سوراخ‌ها یا مجراهای عبور | تنظیم جریان مواد بین بخش‌ها |
دیافراگم انتهایی یا خروجی | هدایت مواد به سمت خروجی در طراحی‌های مربوط | کمک به تخلیه کنترل‌شده مواد |
دیافراگم با طراحی ویژه | متناسب با شرایط خاص عملیاتی | استفاده در آسیاب‌های دارای نیازهای اختصاصی |
این دسته‌بندی کلی است و ممکن است در برخی مدل‌ها، وظایف چندگانه در یک مجموعه دیافراگم ادغام شده باشند. برای انتخاب قطعه مناسب، باید نقشه فنی و مشخصات سازنده بررسی شود.
۷. جنس دیافراگم و تأثیر آن بر عمر مفید
جنس دیافراگم باید با میزان سایش، شدت ضربه، دمای کاری و ویژگی‌های مواد آسیاب‌شونده هماهنگ باشد. در بسیاری از کاربردهای سنگین، فولادهای مقاوم به سایش به دلیل استحکام و توان تحمل بار مورد استفاده قرار می‌گیرند.
انتخاب جنس مناسب می‌تواند سرعت فرسودگی را کاهش دهد و فاصله زمانی بین تعمیرات را افزایش دهد. بااین‌حال، تنها سختی بالا برای انتخاب دیافراگم کافی نیست؛ مقاومت در برابر ضربه، طراحی اتصالات و شرایط واقعی بهره‌برداری نیز اهمیت دارند.
همچنین، طراحی نامناسب یا نصب غیراصولی ممکن است حتی در دیافراگم‌های ساخته‌شده از مواد باکیفیت نیز باعث خرابی زودهنگام شود.
نکات مهم برای نگهداری دیافراگم بالمیل
برای افزایش عمر مفید دیافراگم و حفظ راندمان آسیاب، رعایت نکات زیر توصیه می‌شود:
- بازرسی دوره‌ای: سطح دیافراگم، اتصالات و نقاط مستعد ترک‌خوردگی را بررسی کنید.
- کنترل مسیرهای عبور: از تجمع مواد و گرفتگی سوراخ‌ها جلوگیری کنید.
- بررسی میزان سایش: کاهش ضخامت یا تغییر شکل قطعه را جدی بگیرید.
- نصب صحیح: دستورالعمل سازنده را برای نصب، محکم‌کردن اتصالات و هم‌راستایی قطعات رعایت کنید.
- توجه به شرایط کاری: نوع مواد، ظرفیت تولید و وضعیت گلوله‌ها را در ارزیابی عملکرد دیافراگم در نظر بگیرید.
- تعویض به‌موقع: در صورت مشاهده آسیب جدی یا افت عملکرد، قطعه را طبق دستورالعمل فنی تعمیر یا تعویض کنید.
هرگونه بازرسی داخلی باید پس از توقف کامل دستگاه، قطع و ایمن‌سازی منابع انرژی و رعایت دستورالعمل‌های ایمنی کارخانه انجام شود.
جمع‌بندی
دیافراگم یکی از اجزای مهم در بسیاری از بالمیل‌های کانتینیوس چندمحفظه‌ای است که نقش آن فراتر از جداسازی ساده بخش‌های آسیاب است. این قطعه با کنترل انتقال مواد، کمک به تنظیم زمان ماند، جلوگیری از عبور نامناسب گلوله‌ها و حفظ شرایط کاری محفظه‌ها می‌تواند بر راندمان خردایش و ظرفیت تولید تأثیر بگذارد.
انتخاب و نگهداری صحیح دیافراگم بالمیل کانتینیوس به کاهش مشکلات عملیاتی، حفظ کیفیت محصول و مدیریت هزینه‌های تعمیرات کمک می‌کند. برای دستیابی به بهترین نتیجه، لازم است طراحی، جنس و ابعاد دیافراگم متناسب با نوع آسیاب و شرایط واقعی خط تولید انتخاب شود و وضعیت آن به‌صورت منظم مورد بررسی قرار گیرد.
