چه نوع موتور و گیربکس برای بالمیل کانتینیوس مناسب است؟
مقدمه

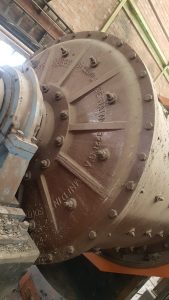

بالمیل یا آسیاب گلوله‌ای کانتینیوس یک دستگاه کلیدی در بسیاری از صنایع، از جمله معدن، سیمان، سرامیک، رنگ‌سازی و فرآوری مواد معدنی است. برخلاف نوع Batch (دسته‌ای) که مواد به صورت متناوب بارگیری و تخلیه می‌شوند، در نوع کانتینیوس، مواد به طور مداوم از یک طرف وارد و از طرف دیگر پس از آسیاب شدن خارج می‌شوند. این فرآیند مستمر، نیازمند یک سیستم محرکه (موتور و گیربکس) بسیار قوی، قابل اعتماد و با راندمان بالا است. انتخاب نادرست این اجزا می‌تواند منجر به مصرف انرژی بیش از حد، خرابی زودرس، توقف خط تولید و کاهش کیفیت محصول نهایی شود.
مقدمه
بالمیل یا آسیاب گلوله‌ای کانتینیوس یک دستگاه کلیدی در بسیاری از صنایع، از جمله معدن، سیمان، سرامیک، رنگ‌سازی و فرآوری مواد معدنی است. برخلاف نوع Batch (دسته‌ای) که مواد به صورت متناوب بارگیری و تخلیه می‌شوند، در نوع کانتینیوس، مواد به طور مداوم از یک طرف وارد و از طرف دیگر پس از آسیاب شدن خارج می‌شوند. این فرآیند مستمر، نیازمند یک سیستم محرکه (موتور و گیربکس) بسیار قوی، قابل اعتماد و با راندمان بالا است. انتخاب نادرست این اجزا می‌تواند منجر به مصرف انرژی بیش از حد، خرابی زودرس، توقف خط تولید و کاهش کیفیت محصول نهایی شود.

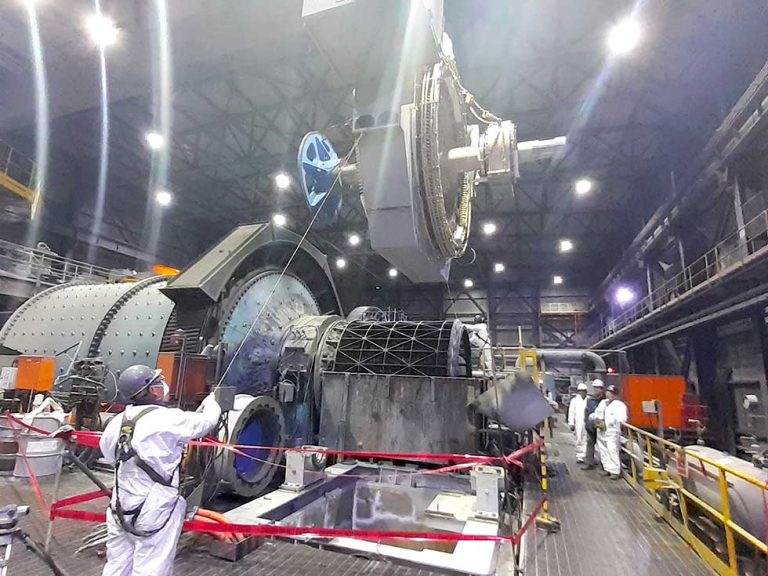

۱. ملاحظات اساسی قبل از انتخاب
قبل از پرداختن به انواع موتور و گیربکس، درک عواملی که بر انتخاب آنها تأثیر می‌گذارند، حیاتی است:
- ظرفیت و ابعاد بالمیل: قطر و طول drum آسیاب به طور مستقیم بر گشتاور مورد نیاز تأثیر می‌گذارد. بالمیل‌های بزرگ‌تر به قدرت و گشتاور بسیار بیشتری نیاز دارند.
- سرعت چرخش: سرعت چرخش drum باید به دقت محاسبه شود. این سرعت معمولاً به عنوان درصدی از “سرعت بحرانی” (Critical Speed) بیان می‌شود. سرعت بحرانی، سرعتی است که در آن نیروی گریز از مرکز باعث می‌شود گلوله‌ها به دیواره drum بچسبند و عمل آسیاب کردن متوقف شود. سرعت عملیاتی معمولاً بین ۶۵% تا ۸۰% سرعت بحرانی است.
- نوع مواد و بار گلوله‌ها: جنس، سایز و وزن گلوله‌های آسیاب (معمولاً فولادی یا سرامیکی) و همچنین خواص فیزیکی مواد ورودی (سختی، رطوبت، اندازه ذرات) به طور مستقیم بر گشتاور راه‌اندازی و عملیاتی مورد نیاز تأثیر می‌گذارند. مواد سخت‌تر و دانسیته بالاتر به نیروی بیشتری نیاز دارند.
- شرایط راه‌اندازی: گشتاور مورد نیاز برای به حرکت درآوردن drum پر از مواد و گلوله‌ها (گشتاور راه‌اندازی) می‌تواند به مراتب بیشتر از گشتاور مورد نیاز در حین کار عادی باشد. سیستم محرکه باید توانایی تحمل این بار اولیه را داشته باشد.
۲. انتخاب نوع موتور الکتریکی
موتورهای الکتریکی AC القایی سه‌فاز، رایج‌ترین و بهینه‌ترین انتخاب برای به حرکت درآوردن بالمیل‌ها هستند.
- نوع موتور: موتورهای القایی قفس سنجابی (Squirrel Cage Induction Motors)
- دلایل انتخاب: این موتورها به دلیل ساختار ساده، استحکام بالا، هزینه نگهداری پایین و قابلیت اطمینان فوق‌العاده، انتخاب صنعتی استاندارد هستند. آنها برای کاربردهای با گشتاور بالا و سرعت ثابت مانند بالمیل ایده‌آل می‌باشند.
- قدرت نامی (کیلووات): قدرت موتور باید بر اساس دقیق‌ترین محاسبات مکانیکی (شبیه‌سازی‌های المان محدود یا فرمول‌های تجربی استاندارد) تعیین شود. یک موتور با قدرت ناکافی داغ خواهد کرد و خواهد سوخت، در حالی که یک موتور بیش‌ازحد بزرگ، سرمایه‌گذاری اولیه و هزینه‌های عملیاتی را بدون دلیل افزایش می‌دهد.
- ولتاژ: برای بالمیل‌های با قدرت متوسط تا بالا (معمولاً above 200 kW)، از موتورهای ولتاژ متوسط (Medium Voltage – MV) مثلاً ۳kV، ۶.۶kV یا ۱۱kV استفاده می‌شود. این امر جریان کشی را کاهش داده، تلفات انرژی در کابل‌ها را کم می‌کند و از نظر اقتصادی برای توان‌های بالا مقرون به‌صرفه است. برای بالمیل‌های کوچک‌تر از موتورهای (LV) فشار کم مانند ۴۰۰V استفاده می‌شود.
- راه‌اندازی (Starting Method): این نکته بسیار حیاتی است. به دلیل گشتاور راه‌اندازی بسیار بالا، نمی‌توان موتور را مستقیماً به شبکه وصل کرد (DOL – Direct Online Start). روش‌های متداول راه‌اندازی عبارتند از:
- ستاره-مثلث (Star-Delta): یک روش ساده و اقتصادی برای کاهش جریان راه‌اندازی. اما کاهش گشتاور در حین راه‌اندازی نیز اتفاق می‌افتد که ممکن است برای برخی بالمیل‌های سنگین کافی نباشد.
- استارت نرم (Soft Starter): وسیله‌ای الکترونیکی که با افزایش تدریجی ولتاژ و گشتاور، هم جریان راه‌اندازی و هم فشار مکانیکی روی سیستم را کاهش می‌دهد. این یک انتخاب بسیار متداول و بهینه برای بالمیل‌ها است.
- درایو فرکانس متغیر (VFD): این گزینه، پیشرفته‌ترین و بهترین انتخاب است (در بخش بعدی توضیح داده می‌شود).
۳. انتخاب نوع گیربکس (جعبه دنده)
گیربکس قلب سیستم محرکه بالمیل است. وظیفه آن کاهش سرعت بالا و گشتاور پایین موتور به سرعت پایین و گشتاور بسیار بالا مورد نیاز drum است.
- نوع گیربکس: گیربکسهای حلزونی (Worm Gearbox) و خورشیدی (Planetary Gearbox)
- گیربکس های حلزونی: برای بالمیل‌های کوچک تا متوسط با توان پایین‌تر می‌توانند گزینه‌ای اقتصادی باشند. نسبت کاهش بالایی ارائه می‌دهند اما راندمان آنها (معمولاً ۵۰-۹۰%) پایین‌تر است که منجر به تلفات انرژی بیشتر می‌شود.
- گیربکس های خورشیدی (Planetary): این گیربکس‌ها بهترین و رایج‌ترین انتخاب برای بالمیل‌های صنعتی بزرگ و کانتینیوس هستند. دلایل برتری آنها عبارتند از:
- راندمان بالا (۹۵-۹۸%): که منجر به صرفه‌جویی قابل توجه در انرژی در طول زمان می‌شود.
- چگالی گشتاور بالا: آنها قادر به انتقال گشتاور بسیار زیاد در ابعاد و وزن نسبتاً فشرده هستند.
- توزیع یکنواخت بار: بار بر روی چندین چرخ دنده سیاره‌ای پخش می‌شود که استحکام و طول عمر را افزایش می‌دهد.
- هممحوری ورودی و خروجی: این طراحی نصب و هم‌ترازی را آسان‌تر می‌کند.
- محاسبه گشتاور و نسبت کاهش: گیربکس باید بر اساس “گشتاور خروجی نامی” مورد نیاز درام انتخاب شود. این گشتاور تابعی از قدرت موتور، سرعت خروجی مورد نظر و ضریب سرویس (Safety Factor) است. نسبت کاهش نیز بر اساس سرعت سنکرون موتور (مثلاً ۱۵۰۰ rpm) و سرعت مورد نیاز drum (مثلاً ۱۵-۲۰ rpm) محاسبه می‌شود. مهندس طراح باید این محاسبات را با دقت بالا انجام دهد.
- سیستم روانکاری: گیربکس بالمیل باید دارای یک سیستم روانکاری قوی با پمپ روغن و خنک‌کننده (کولر) باشد. کار مداوم تحت بار سنگین، دمای روغن را به شدت افزایش می‌دهد و بدون خنک‌کاری مناسب، عمر دنده‌ها و یاتاقان‌ها به طور چشمگیری کاهش می‌یابد.
۴. ترکیب بهینه: موتور + گیربکس + درایو فرکانس متغیر (VFD)
استفاده از درایو فرکانس متغیر (VFD یا Variable Frequency Drive) در کنار موتور و گیربکس، سیستم محرکه را به سطح کاملاً جدیدی از کارایی و کنترل ارتقا می‌دهد.
- کنترل سرعت: VFD اجازه می‌دهد سرعت چرخش drum به صورت دقیق و بدون نیاز به توقف دستگاه تنظیم شود. این امر امکان بهینه‌سازی فرآیند آسیاب کردن برای انواع مختلف مواد را فراهم می‌کند تا به اندازه ذرات مطلوب و حداکثر راندمان آسیاب برسیم.
- راه‌اندازی نرم و کاملاً کنترل‌شده: VFD بهترین روش برای راه‌اندازی بالمیل است. با افزایش کاملاً تدریجی سرعت و گشتاور، استرس مکانیکی روی گیربکس، یاتاقان‌ها، دنده‌های محیطی (Girth Gear) و کوپلینگ‌ها را به حداقل می‌رساند. همچنین جریان راه‌اندازی را بسیار پایین می‌آورد (معمولاً کمتر از ۱۲۰% جریان نامی).
- صرفه‌جویی در انرژی: در برخی شرایط، کار کردن در سرعت‌های کمی پایین‌تر می‌تواند مصرف انرژی را کاهش دهد بدون آنکه تأثیر منفی بر کیفیت محصول داشته باشد.
- حفاظت پیشرفته VFD (مجموعه‌ای از حفاظت‌های الکتریکی (: مانند حفاظت در برابر اضافه بار، اضافه جریان، عدم تعادل فازها را ارائه می‌دهد.
۵. اجزای مکمل سیستم محرکه
- کوپلینگ (Coupling): اتصال بین خروجی گیربکس و شفت پینیون که به دنده محیطی متصل می‌شود، باید توسط یک کوپلینگ انعطاف‌پذیر و با گشتاور بالا انجام شود. این کوپلینگ باید بتوانند عدم هممحوری جزئی را جبران کرده و ضربات و ارتعاشات را دفع کند.
- دنده محیطی و پینیون (Girth Gear & Pinion): این مجموعه، قدرت را از خروجی گیربکس به درام منتقل می‌کند. آنها باید از فولاد با کربن بالا و با عملیات حرارتی مناسب ساخته شوند و سیستم روانکاری مستمر (گریس یا روغن پاش) برای آنها در نظر گرفته شود.
جمع‌بندی نهایی
برای یک بالمیل کانتینیوس، ترکیب بهینه سیستم محرکه معمولاً به صورت زیر است:
- یک موتور القایی قفس سنجابی سه‌فاز با ولتاژ متناسب با قدرت(ولتاژ متوسط برای توان‌های بالا).
- یک گیربکس خورشیدی (Planetary) با راندمان بالاکه دقیقاً برای گشتاور و سرعت مورد نیاز drum طراحی و انتخاب شده است. این گیربکس باید دارای سیستم روانکاری اجباری با خنک‌کننده باشد.
- یک درایو فرکانس متغیر (VFD)برای راه‌اندازی نرم، کنترل دقیق سرعت و صرفه‌جویی در انرژی.
- یک مجموعه دنده محیطی و پینیون با کیفیت بالاو یک کوپلینگ انعطاف‌پذیر برای اتصال مطمئن.
این انتخاب، اگر چه با سرمایه‌گذاری اولیه نسبتاً بالا، تضمین قابلیت اطمینان، طول عمر بالا، کاهش هزینه‌های نگهداری و بهره‌وری انرژی در طول عمر طولانی دستگاه می‌شود. طراحی و انتخاب نهایی این سیستم باید حتماً توسط مهندسین مکانیک و برق با تجربه در طراحی ماشین‌آلات صنعتی سنگین و با استفاده از نرم‌افزارهای تخصصی انجام پذیرد.
